使えるようになってきた。
0
    モデラが我が家にやってきてから、かれこれ1年半が経ちますが、しっかり3Dソフトの練習をやっておりました。
    最近やっと3Dデータ作成→モデラデータ→片面切削→両面切削とステップアップしてまいりました。
    というわけで、LP640のホイール切削がやっとの事でカタチになりました。




    3Dソフトで作成したホイールのデータをモデラのソフトで開きます。

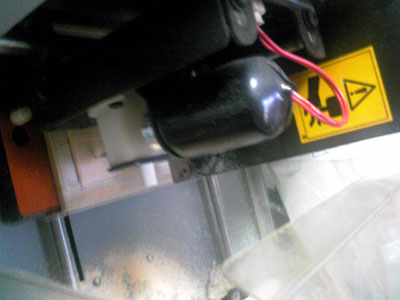

    切削量やエンドミルのサイズ等々を指定し、切削を開始します。
    といってもこれが結構シビアで材質などに大きく影響されるので、設定にはかなりの根気が必要となります。


    片面を削るのには、深さを気にするくらいなんですが、両面となると裏側にしたときの位置あわせが超微妙…何度も位置あわせを繰り返し、何がなんだか訳解らなくなってしまいます。


    1mmのエンドミルで削ってますが、歯の大きさより小さい所は当然削ることは出来ませんので、今回は2ピース構造としました。
    これがまた重ねる場所の3Dデータが複雑になるのでややこしいです。

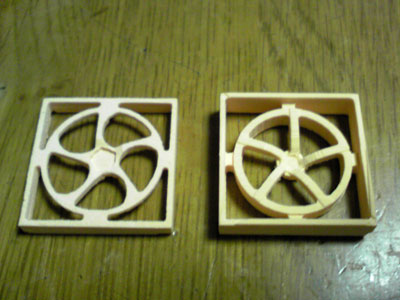

    両面切削するためには、丸形状では位置あわせできないので、プラモのランナーのような役割をするフチをつけます。

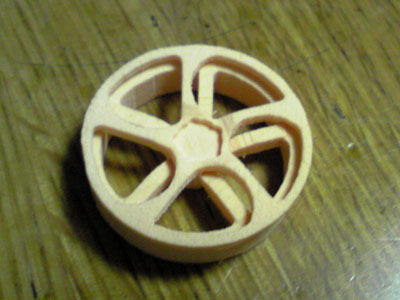

    ランナーから切り離してゲート処理をして、2つを重ねるとこんな感じでLP640のフロントホイールになります。
    この材質はケミカルウッドといって、名前の通り樹脂で出来た木のような材質です。ムクの状態では堅いですが、このくらいのサイズになると、スチレンボードのような質感になり、少々頼りない感じになります。

    次はリアホイールですが、オフセット量がかなりあるので2ピース構造にするには強度が少し心配です。
    それよりも、ここまでやったのにフジミから「新金型!!」ってLP640のキットが発売されることの方が心配です。(笑)
